Porażenie prądem podczas przewiercania ścian. Jak poprawnie trasować i wykrywać przewody

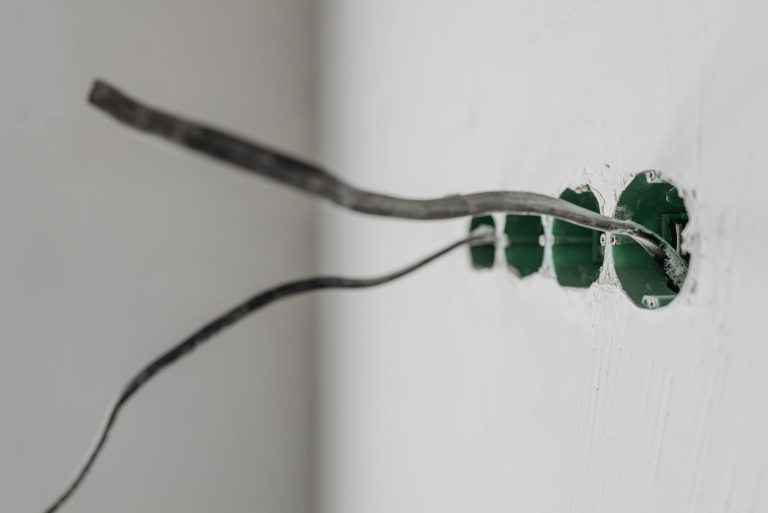

Nawiercenie ściany w celu powieszenia szafki, lustra czy telewizora wydaje się prostym zabiegiem montażowym. Jednak moment, w którym wiertło napotyka opór tynku, kryje w sobie bezpośrednie zagrożenie zdrowia i życia: kontakt z przewodem pod napięciem. Porażenie prądem podczas wiercenia, gwałtowny łuk elektryczny niszczący narzędzie lub kosztowna awaria ukrytej w ścianie instalacji to bezpośrednie skutki błędów popełnianych na etapie planowania i lokalizacji okablowania. Skuteczne zabezpieczenie miejsca prac wymaga zrozumienia, dlaczego standardowe założenia zawodzą oraz w jaki sposób prawidłowo łączyć wiedzę o trasowaniu z ograniczeniami współczesnych przyrządów pomiarowych.

Błąd 1: Ślepe poleganie na strefach instalacyjnych i schematach z norm

Jednym z najpowszechniejszych i najbardziej niebezpiecznych przekonań podczas prac montażowych jest wiara, że każdy elektryk prowadził kable ściśle według zaleceń technicznych. Zgodnie z normą PN-HD 60364, określającą zasady układania instalacji w obiektach budowlanych, przewody powinny biec w wyznaczonych strefach: pionowo nad i pod osprzętem (łącznikami, gniazdami) oraz poziomo w określonych pasach podsufitowych (zwykle 15–30 cm pod stropem) lub przypodłogowych. W idealnym świecie przestrzeń poza tymi pasami byłaby całkowicie wolna od kabli. W rzeczywistości budowlanej takie założenie okazuje się częstą przyczyną wypadków.

Rozbieżność między normami a realiami budowlanymi

W budynkach z wielkiej płyty, kamienicach oraz obiektach wielokrotnie remontowanych strefy instalacyjne niemal nie istnieją. Podczas prac prowadzonych w minionych dekadach normą było układanie przewodów najkrótszą możliwą drogą, czyli po skosie, w celu zaoszczędzenia materiału. Równie powszechne było wciąganie kabli w fabryczne kanały płyt żelbetowych, które biegły pod nieprzewidywalnymi kątami. Nawet w nowo oddawanych lokalach deweloperskich pośpiech wykonawców i brak rygorystycznego nadzoru sprawiają, że przewody omijają przeszkody konstrukcyjne (np. podciągi czy słupy nośne) po przypadkowych trajektoriach.

Pułapki nowoczesnych instalacji bezpuszkowych i trasowania podłogowego

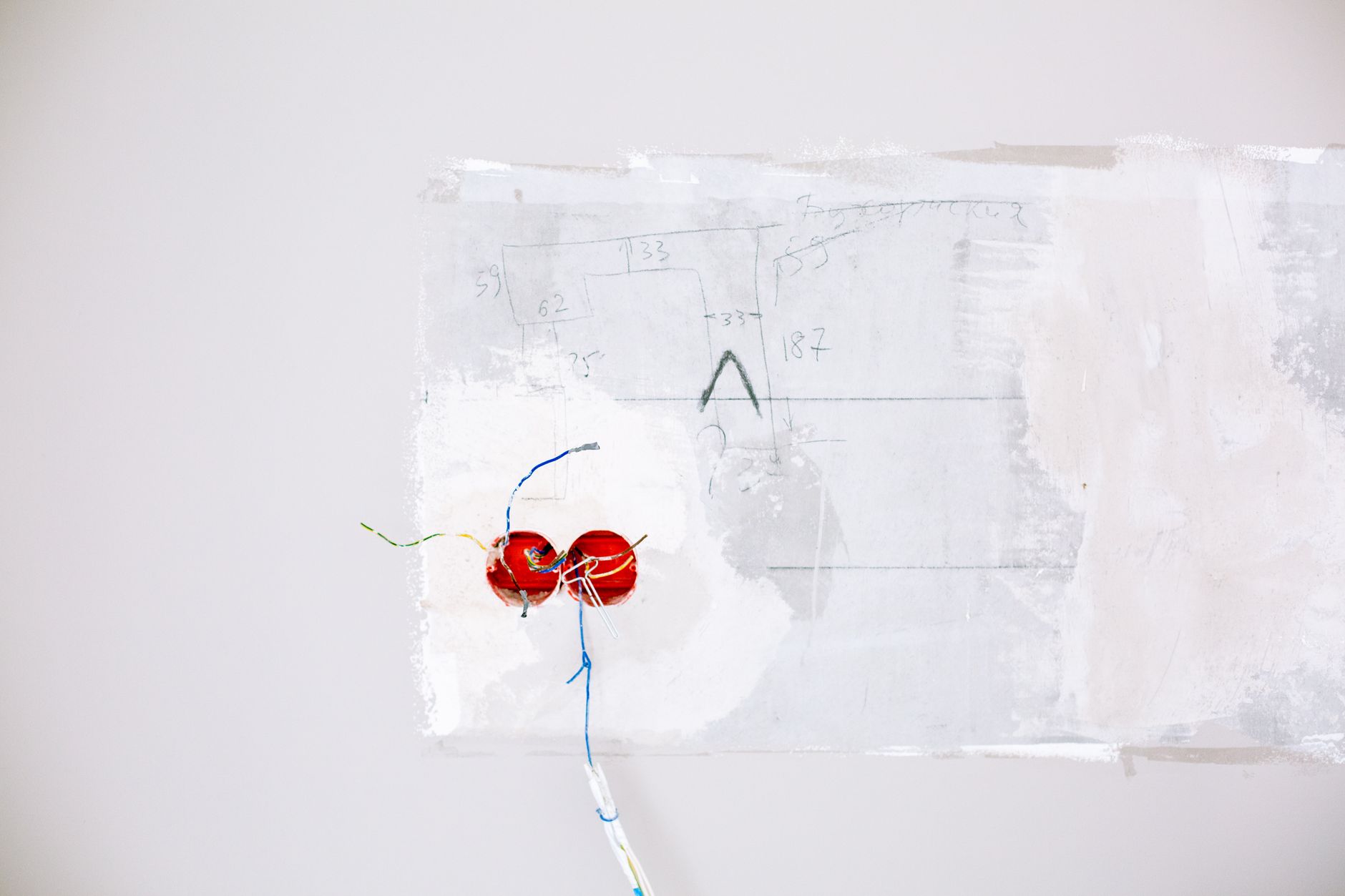

Współczesne budownictwo odeszło od tradycyjnych puszek rozgałęźnych umieszczanych pod sufitem na rzecz instalacji bezpuszkowych, gdzie łączenia wykonuje się w głębokich puszkach osprzętowych pod wyłącznikami. Oznacza to, że główne trasy zasilające nie biegną pod stropem, lecz są zalewane w wylewkach podłogowych. Stamtąd przewody wyprowadzane są pionowo w górę do każdego gniazda i włącznika. Wiercenie na wysokości 20–40 cm nad podłogą, powszechnie uważane za bezpieczne w starym budownictwie, w nowoczesnym mieszkaniu staje się strefą najwyższego ryzyka.

Niewidoczne kable tranzytowe jako ukryte zagrożenie

Nawet zachowanie żelaznej dyscypliny i omijanie osi pionowych oraz poziomych widocznego osprzętu nie gwarantuje bezpieczeństwa. Ściany działowe – zwłaszcza wykonane z bloczków gipsowych, betonu komórkowego o małej grubości lub w technologii suchej zabudowy z płyt gipsowo-kartonowych – często kryją instalacje tranzytowe. Są to obwody zasilające pomieszczenie znajdujące się po drugiej stronie ściany. Użytkownik widzi przed sobą pustą ścianę, podczas gdy 5 centymetrów pod powierzchnią biegnie kabel zasilający płytę indukcyjną lub piekarnik z sąsiedniej kuchni, ułożony na wysokości idealnej do zawieszenia szafki.

Prawidłowa praktyka: Teoretyczne strefy prowadzenia instalacji należy traktować wyłącznie jako wstępną wskazówkę, która wyznacza miejsca o skrajnie wysokim prawdopodobieństwie kolizji, a nie jako gwarancję bezpieczeństwa pozostałej powierzchni. Każdy punkt wiercenia, bez względu na jego oddalenie od widocznego osprzętu, musi zostać fizycznie zweryfikowany detektorem.

Błąd 2: Używanie detektora bez obciążenia obwodu i błędna technika skanowania

Zakup detektora przewodów nie rozwiązuje automatycznie problemu bezpieczeństwa, jeśli użytkownik nie rozumie fizycznych zasad działania sensora. Przekonanie, że samo przyłożenie urządzenia do ściany da jednoznaczny wynik, prowadzi do wielu fałszywych wniosków. Najczęściej skutkuje to przeoczeniem kabla pod tynkiem lub – przeciwnie – całkowitym brakiem możliwości zlokalizowania bezpiecznego miejsca z powodu ciągłej sygnalizacji obecności metalu i prądu.

Brak obciążenia a detekcja bezdotykowa

Większość popularnych wykrywaczy łączy dwa tryby pracy: lokalizację metali (reagującą na miedź, stal zbrojeniową czy profile) oraz wykrywanie pola elektrycznego generowanego przez prąd przemienny 50 Hz (tryb AC). Podstawowym błędem jest skanowanie ściany w momencie, gdy do gniazdek w danym obwodzie nic nie jest podłączone, a oświetlenie pozostaje wyłączone.

Przewód, który znajduje się pod napięciem (jest zasilany), ale przez który nie płynie prąd (obwód jest otwarty), generuje wyłącznie pole elektrostatyczne. Pole to jest bardzo łatwo tłumione przez materiały budowlane, wilgoć zawartą w ścianie czy zbrojenie. Aby detektor mógł zarejestrować wyraźne pole elektromagnetyczne, w obwodzie musi wystąpić przepływ prądu. Brak włączonego odbiornika często skutkuje tym, że detektor milczy tuż nad przewodem fazowym.

W celu wymuszenia odpowiedniej propagacji pola elektromagnetycznego przed skanowaniem należy podłączyć do gniazd w badanym pomieszczeniu urządzenie o stałym, zauważalnym poborze mocy – na przykład klasyczny czajnik elektryczny, grzejnik konwektorowy lub mocną lampę warsztatową. Odbiorniki impulsowe, takie jak ładowarki do telefonów czy zasilacze impulsowe LED, mogą wprowadzać zakłócenia o wysokiej częstotliwości, które fałszują odczyt tanich wykrywaczy.

Zjawisko ładunków błądzących i brak uziemienia operatora

Popularną radą jest przesuwanie urządzenia płynnym ruchem wzdłuż planowanej linii montażu. W suchych pomieszczeniach, zwłaszcza na ścianach malowanych farbami lateksowymi lub pokrytych tapetami z włókna szklanego, przesuwanie plastikowej obudowy detektora generuje ładunki elektrostatyczne na powierzchni ściany. W efekcie detektor zaczyna piszczeć na całej powierzchni, uniemożliwiając precyzyjną lokalizację.

Rozwiązaniem tego problemu jest technika uziemienia własnego ciała. Podczas skanowania należy przyłożyć drugą, wolną dłoń płasko do ściany w odległości 20–30 cm od głowicy detektora. Dłoń operatora odprowadza ładunki powierzchniowe i stabilizuje potencjał podłoża, co pozwala sensorowi skupić się na sygnale emitowanym z głębi muru. Pominięcie tego prostego kroku jest główną przyczyną opinii o „wadliwym działaniu” wykrywaczy w warunkach domowych.

Błąd 3: Wiercenie na ślepo w żelbecie i ścianach z profili stalowych

Materiały, z których wykonana jest przegroda budowlana, w dramatyczny sposób wpływają na skuteczność wykrywania przewodów oraz ryzyko wypadku. Zastosowanie tej samej procedury wiercenia w cegle ceramicznej, betonie zbrojonym i ściance gipsowo-kartonowej niemal zawsze kończy się uszkodzeniem wiertła, instalacji lub porażeniem.

Żelbet: ekranowanie pola elektromagnetycznego

Stalowa siatka zbrojeniowa zatopiona w betonie działa jak klatka Faradaya. Jeżeli przewód elektryczny został ułożony za prętem zbrojeniowym lub pomiędzy dwoma warstwami siatki, pole elektromagnetyczne zostaje rozproszone i pochłonięte przez stal. Tani detektor zasygnalizuje wyłącznie obecność metalu ferromagnetycznego, co operator zazwyczaj interpretuje jako nieszkodliwy pręt zbrojeniowy i podejmuje próbę wiercenia obok niego – trafiając prosto w kabel.

W żelbecie konieczne jest stosowanie detektorów z funkcją jednoczesnej analizy głębokości i separacji materiałowej. Jeśli detektor wskazuje obecność metalu na głębokości 30 mm, a punktowo pojawia się sygnał napięcia, wiercenie w tym obszarze musi zostać bezwzględnie zaniechane.

Ściany gipsowo-kartonowe: niebezpieczeństwo przy przejściach przez profile

W systemach suchej zabudowy instalacje elektryczne prowadzi się przed zamknięciem ścian płytami, przeciągając kable przez specjalne przetłoczenia w profilach CW/UW. Wiertło wkręcane w płytę gipsowo-kartonową napotyka minimalny opór, co sprzyja gwałtownemu zagłębieniu się narzędzia. Jeżeli przewód wewnątrz ściany nie został zabezpieczony peszlem stalowym lub opaskami dystansowymi, leży luźno na tylnej powierzchni płyty lub bezpośrednio dotyka metalowego profilu. Przewiercenie profilu w miejscu przetłoczenia niemal nieuchronnie prowadzi do przecięcia izolacji kabla i podania pełnego napięcia sieciowego na całą metalową konstrukcję ścianki działowej.

Błąd 4: Zaniechanie fizycznego odłączenia zasilania w strefie prac

Powszechnym grzechem instalatorów i majsterkowiczów jest wykonywanie otworów pod napięciem „dla oszczędności czasu” lub z konieczności zasilania wiertarki przewodowej z tego samego obwodu, w którego pobliżu prowadzone są prace. Poleganie wyłącznie na podwójnej izolacji elektronarzędzia to rażące naruszenie podstawowych zasad BHP.

Fizyka zwarcia: dlaczego izolacja narzędzia może nie wystarczyć?

Współczesne wiertarki i młotowiertarki posiadają obudowy wykonane w II klasie ochronności (oznaczane symbolem podwójnego kwadratu). Oznacza to brak metalowego połączenia między elementami roboczymi a dłonią operatora. Dlaczego więc dochodzi do porażeń?

W momencie uderzenia wiertła w przewód fazowy dochodzi do natychmiastowego powstania łuku elektrycznego o temperaturze przekraczającej kilka tysięcy stopni Celsjusza. Zjawisku temu towarzyszy gwałtowny wyrzut stopionej miedzi i rozprężających się gazów pod wysokim ciśnieniem. Nawet jeśli prąd nie popłynie bezpośrednio przez ciało operatora, fala uderzeniowa i rozgrzany metal powodują ciężkie oparzenia rąk i twarzy. Dodatkowo odruch bezwarunkowy wywołany hukiem i błyskiem na drabinie lub podeście prowadzi do upadków z wysokości, które stanowią statystycznie najczęstsze powikłanie wypadków z prądem przy pracach montażowych.

Drugim zagrożeniem jest wiercenie wiertłami o dużej długości z odprowadzaniem pyłu lub wiertłami z rdzeniem stalowym, gdzie metalowy uchwyt SDS może przewodzić ładunek na mechanizmy przekładni. W przypadku uszkodzenia mechanicznego narzędzia lub obecności wilgoci w pyle budowlanym, ochrona II klasy może zostać przerwana.

Procedura LOTO w warunkach domowych i remontowych

Przed przystąpieniem do wier

cenia w ścianie, w której przebiegają jakiekolwiek instalacje, obwód zasilający dane pomieszczenie (a w starych budynkach całą kondygnację) musi zostać wyłączony w rozdzielnicy głównej. Zastosowanie uproszczonej procedury LOTO (Lockout/Tagout) w warunkach domowych i warsztatowych wymaga trzech kroków:

• Fizyczne uniemożliwienie ponownego załączenia: Zabezpieczenie dźwigni wyłącznika nadprądowego (bezpiecznika) specjalną blokadą z kłódką lub w warunkach amatorskich – zaklejenie modułu czerwoną taśmą ostrzegawczą i poinformowanie pozostałych domowników lub ekip budowlanych.
• Weryfikacja braku napięcia dwubiegunowym wskaźnikiem: Sprawdzenie bezpośrednio w gniazdku lub puszce, czy po zrzuceniu bezpiecznika w przewodzie fazowym faktycznie zanikł potencjał. Nigdy nie polegaj na jednobiegunowych neonówkach wkrętakowych, które dają fałszywe poczucie bezpieczeństwa przy słabym uziemieniu operatora.
• Zasilanie zastępcze: Zastosowanie elektronarzędzi akumulatorowych lub poprowadzenie przedłużacza z innego, zweryfikowanego i w pełni sprawnego obwodu chronionego wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania ≤ 30 mA.

Błąd 5: Agresywne wiercenie z udarem od pierwszej sekundy i brak ogranicznika głębokości

Nawet poprawnie przeprowadzona detekcja obarczona jest marginesem błędu wynikającym z tolerancji czujników czy obecności zbrojenia. Ostatnią linią obrony przed zwarciem jest technika mechanicznego zagłębiania wiertła w przegrodę. Powszechną praktyką jest natychmiastowe uruchomienie młotowiertarki z udarem elektropneumatycznym na pełnych obrotach i wiercenie „do oporu”, aż wiertło zaryje się po sam uchwyt.

Zjawisko wciągania wiertła i niszczenie izolacji

Wiertła do betonu z uchwytem SDS-plus mają geometrię spirali zaprojektowaną do szybkiego odprowadzania urobku. W miękkich tynkach wapienno-cementowych lub gipsowych wiertło działa jak śruba pociągowa – w ułamku sekundy potrafi samoistnie „wciągnąć się” w głąb ściany na głębokość 3–5 cm bez wyraźnego docisku ze strony operatora. Jeśli na głębokości 2 cm znajduje się przewód w pojedynczej izolacji polwinitowej (YDYp), uderzenie twardej węglikowej głowicy wiertła (widii) natychmiast rozcina żyłę miedzianą, niszcząc obwód i tworząc ryzyko łuku.

Ponadto brak mechanicznego ogranicznika głębokości montowanego na korpusie elektronarzędzia skutkuje wykonywaniem otworów o głębokości 80–100 mm pod kołki szybkiego montażu o wymiarze 6×40 mm. Każdy dodatkowy, zbędny centymetr głębokości wiercenia drastycznie zwiększa prawdopodobieństwo napotkania przewodów prowadzonych w rurkach po drugiej stronie cienkiej ściany działowej (np. z bloczków z betonu komórkowego o grubości 8–10 cm).

Praktyczna korekta techniki wiercenia

Aby zminimalizować ryzyko mechanicznego uszkodzenia kabla w strefie o podwyższonej niepewności, należy zmodyfikować procedurę wprowadzania wiertła:

• Zawsze ustawiaj ogranicznik głębokości: Długość otworu powinna wynosić dokładnie tyle, ile długość kołka powiększona o 5–10 mm na zalegający zwiercinowy pył. Jeśli narzędzie nie posiada pręta ograniczającego, nawiń na wiertło kilka zwojów jaskrawej taśmy izolacyjnej wyznaczającej punkt stop.
• Faza 1: próbkowanie bez udaru: Pierwsze 15–20 mm (grubość tynku) wierć zawsze z wyłączonym udarem, na niskich obrotach wrzeciona. Wiertło w tynku bez udaru zachowuje się łagodniej; w przypadku natrafienia na tworzywo osłonowe przewodu lub peszel operator poczuje charakterystyczną zmianę oporu i elastyczność materiału, zanim dojdzie do przecięcia miedzianego rdzenia.
• Analiza urobku: Wycofaj wiertło po przejściu pierwszych kilkunastu milimetrów i oceń pył wydobywający się z otworu. Obecność drobinek białego lub szarego tworzywa PVC, fragmentów oplotu z włókna szklanego czy niebieskich/brązowych wiórków oznacza bezpośredni kontakt z powłoką instalacyjną. W takim punkcie wiercenie należy natychmiast przerwać.

Końcowa checklista bezpiecznego wiercenia

Przejście przez poniższe punkty w podanej kolejności pozwala zredukować ryzyko porażenia i uszkodzenia instalacji elektrycznej do zera, niezależnie od wieku budynku i jakości dokumentacji technicznej.

1. Weryfikacja osprzętu w promieniu 2 metrów:
   • Zlokalizuj wszystkie puszki łączeniowe, gniazda, włączniki i wypusty oświetleniowe na danej ścianie oraz na ścianie po przeciwnej stronie przegrody.
   • Wyznacz strefy potencjalnego przebiegu kabli w pionie i poziomie od każdego punktu.
2. Przygotowanie instalacji do skanowania:
   • Włącz oświetlenie w pomieszczeniu i podłącz do gniazd odbiornik o poborze mocy minimum 500–1000 W (np. czajnik, farelkę), aby wymusić przepływ prądu przez przewody.
3. Prawidłowe skanowanie detektorem wielofunkcyjnym:
   • Skalibruj urządzenie na neutralnym fragmencie ściany z dala od metali.
   • Przyłóż jedną dłoń do ściany w odległości 20–30 cm od czujnika w celu rozładowania ładunków elektrostatycznych.
   • Wykonaj skanowanie ruchem krzyżowym (poziomo i pionowo) w promieniu 15 cm wokół planowanego punktu wiercenia.
   • Zaznacz ołówkiem granice wykrytych anomalii (zarówno metalu, jak i pola AC).
4. Zabezpieczenie strefy prac (LOTO):
   • Odłącz w rozdzielnicy obwód zasilający strefę wiercenia.
   • Sprawdź wskaźnikiem dwubiegunowym, czy w gniazdkach w tym obszarze rzeczywiście nie ma napięcia.
   • Elektronarzędzie podłącz do innego, niezależnego obwodu zabezpieczonego sprawnym wyłącznikiem różnicowoprądowym (RCD).
5. Mechaniczne zabezpieczenie wiercenia:
   • Ustaw ogranicznik głębokości na długość kołka + 5 mm.
   • Rozpocznij wiercenie bez udaru na niskich obrotach, przechodząc powoli przez warstwę tynku.
   • W razie pojawienia się w urobku tworzywa sztucznego lub nagłego oporu metalu – wycofaj narzędzie i zmień lokalizację punktu mocowania o minimum 50 mm.

Prawidłowe wykonanie powyższych kroków eliminuje zagrożenie po stronie technicznej, jednak w praktyce instalacyjnej kluczowe znaczenie ma także ocena samej przegrody budowlanej przed przyłożeniem wiertła do podłoża.

Co sprawdzić przed ostateczną decyzją o wykonaniu otworu?

Zanim wiertło dotknie ściany, a detektor wyda ostateczny werdykt, warto przeanalizować trzy parametry fizyczne przegrody, które decydują o wiarygodności odczytów i stopniu ryzyka:

• Grubość i materiał ściany: W ścianach działowych z bloczków gipsowych lub betonu komórkowego o grubości 6–8 cm przewód ułożony po przeciwnej stronie przegrody znajduje się zaledwie 4–5 cm od Twojego wiertła. Nawet jeśli nie przewiercisz ściany na wylot, udar mechaniczny może wykruszyć materiał po drugiej stronie i uszkodzić ukryty tam kabel. Zmierz grubość ściany w otworze drzwiowym i dostosuj długość łącznika.
• Stopień wilgotności tynku: Świeże tynki gipsowe, ściany po zalaniach lub przegrody w nieogrzewanych budynkach charakteryzują się wysoką przewodnością powierzchniową. Wilgoć rozprasza pole elektromagnetyczne, przez co detektory pojemnościowe sygnalizują obecność napięcia na całej powierzchni ściany albo nie reagują wcale. W takich warunkach skanowanie bezkontaktowe jest niewiarygodne.
• Obecność pustek powietrznych i zbrojenia: W pustakach ceramicznych typu Porotherm przewody bywają wciągane luzem w pionowe komory bez żadnego mocowania. Detektor może wskazać kabel przesunięty o kilka centymetrów w głąb pustaka, a luźna żyła przemieści się pod naciskiem wiertła lub nawinie na jego spiralę. W ceramice poryzowanej wiercenie wstępne zawsze powinno odbywać się wyłącznie w trybie obrotowym.

Krótki przykład z praktyki serwisowej

Podczas montażu szafek kuchennych instalator wyznaczył linię otworów 30 cm poniżej sufitu, zakładając, że instalacja biegnie zgodnie z normą na wysokości 15 cm. Detektor nie wykazał obecności napięcia, ponieważ obwód gniazd blatowych był w tym momencie nieobciążony, a wiertarka akumulatorowa nie wymagała podłączenia do sieci. W trakcie wiercenia trzeciego otworu nastąpiło gwałtowne zadziałanie wyłącznika głównego w lokalu.

Okazało się, że poprzednia ekipa remontowa poprowadziła przewód zasilający płytę indukcyjną (przekrój 5×2,5 mm²) po skosie od puszki pod sufitem bezpośrednio do narożnika za meblami. Wiertło minęło fazy L1 i L2, ale przecięło żyłę L3 i przewód neutralny. Naprawa wymagała kucia nowo położonych płytek wielkoformatowych, wstawienia puszki rewizyjnej i zaprasowania muf zaciskowych. Koszt usunięcia usterki przewyższył wartość całego zlecenia montażowego, a przestoju można było uniknąć, podłączając przed pracą czajnik elektryczny do gniazda roboczego i skanując strefę pod obciążeniem.
