Najlepsze praktyki przechowywania i transportu butli gazowych na budowie i w warsztacie

Dlaczego bezpieczne przechowywanie i transport butli gazowych ma kluczowe znaczenie

Rola butli gazowych na budowie i w warsztacie

Butle gazowe są podstawowym źródłem energii i ciepła przy wielu pracach budowlanych i warsztatowych. Gazy techniczne z butli wykorzystuje się do spawania, cięcia i podgrzewania stali, lutowania twardego, prostowania elementów, a w warsztatach samochodowych także do serwisu klimatyzacji, wygrzewania zapieczonych połączeń czy lutospawania. Spotyka się przede wszystkim butle z acetylenem, tlenem, propanem, mieszankami osłonowymi (np. argon z CO₂) oraz gazami obojętnymi.

Na budowie butle gazowe pracują często w warunkach dalekich od idealnych: zmienny teren, błoto, resztki gruzu, zmienna pogoda, wiele ekip działających jednocześnie. W warsztacie sytuacja wydaje się bardziej uporządkowana, ale tam z kolei występuje duże zagęszczenie sprzętu, pojazdów, źródeł zapłonu i osób. W obu środowiskach butle są wielokrotnie przemieszczane, podłączane i odłączane, nierzadko przez różnych pracowników w ciągu jednej zmiany.

Jeśli do pracy podchodzi się bez przemyślanej organizacji i prostych zasad BHP, ryzyko wypadku rośnie lawinowo. Każde przewrócenie się butli, pęknięcie zaworu czy niekontrolowany wyciek gazu może zakończyć się pożarem lub wybuchem, nawet jeśli początkowo wyglądało na „drobny incydent”. Odpowiednio zaprojektowane przechowywanie butli gazowych oraz bezpieczny transport butli gazowych na budowie i w warsztacie ograniczają to ryzyko do minimum.

Najważniejsze zagrożenia związane z butlami gazowymi

Butla gazowa łączy w sobie dwa czynniki ryzyka: energię sprężonego gazu oraz właściwości chemiczne samego medium. Problemy mogą pojawić się zarówno w wyniku uszkodzeń mechanicznych, jak i błędów w konfiguracji stanowiska pracy lub magazynu.

Do najczęstszych zagrożeń należą:

• Wycieki gazu – uszkodzony zawór, nieszczelne połączenie, zły reduktor lub nieprawidłowo dokręcone złącze. W zależności od rodzaju gazu wyciek może prowadzić do powstania mieszaniny wybuchowej, toksycznego stężenia lub atmosfery pozbawionej tlenu.
• Pożar i wybuch – gazy palne (propan, acetylen, wodór) w połączeniu z powietrzem i źródłem zapłonu (iskra, łuk elektryczny, papieros, nagrzana powierzchnia) tworzą mieszankę wybuchową. Dodatkowo butle z utleniaczami (np. tlen) podtrzymują i intensyfikują spalanie.
• Uszkodzenia mechaniczne i „rakietowanie” butli – gwałtowne urwanie zaworu lub kołpaka powoduje niekontrolowany wypływ gazu pod wysokim ciśnieniem. Butla zachowuje się wtedy jak rakieta, niszcząc otoczenie i zagrażając życiu osób znajdujących się w pobliżu.
• Zatrucie i niedotlenienie – gazy toksyczne lub obojętne (np. azot, argon, CO₂) wypierają tlen z powietrza, szczególnie w zamkniętych pomieszczeniach, kanałach, piwnicach. Objawy mogą być początkowo niecharakterystyczne (bóle głowy, senność), a skutki śmiertelne.
• Przeciążenia układu mięśniowo-szkieletowego – niewłaściwe ręczne przenoszenie butli prowadzi do urazów kręgosłupa i stawów. Butla o masie kilkudziesięciu kilogramów nie nadaje się do „dźwigania w pojedynkę”, nawet na krótkim odcinku.

Każde z tych zagrożeń będzie mniej prawdopodobne, jeśli przechowywanie butli gazowych i ich transport są zorganizowane według spójnych zasad: od doboru miejsca, przez zabezpieczenie butli, po szkolenie pracowników.

Konsekwencje zaniedbań – koszty, których nie widać od razu

Skutki nieprawidłowego obchodzenia się z butlami gazowymi nie kończą się na zniszczonym wężu czy uszkodzonym kołpaku. Typowe konsekwencje to:

• wypadki ciężkie i śmiertelne – poparzenia, urazy spowodowane odłamkami i „rakietującą” butlą, uduszenie w pomieszczeniu bez wentylacji, zatrucie gazem toksycznym;
• przestoje w pracy – wyłączone stanowiska, wstrzymane roboty budowlane, ewakuacja obiektu, konieczność dochodzeń powypadkowych;
• mandaty i odpowiedzialność karna – naruszenie przepisów BHP, p.poż. oraz wymagań dotyczących urządzeń ciśnieniowych; odpowiedzialność spoczywa na pracodawcy, ale też na osobach kierujących pracownikami;
• straty w sprzęcie i materiałach – zniszczone instalacje, spalony warsztat, uszkodzone samochody, utrata narzędzi, uszkodzenie konstrukcji;
• utrata zaufania inwestora i klientów – firma, która ma za sobą poważny incydent, jest postrzegana jako niebezpieczna i nierzetelna, co może kończyć się utratą zleceń.

Wprowadzenie prostych procedur, checklist oraz nawyków dotyczących przechowywania i transportu butli gazowych jest znacznie tańsze niż późniejsze gaszenie skutków wypadków. W praktyce to często kilkanaście minut szkolenia w brygadzie, kilka stojaków, łańcuchów i wózków oraz jednoznaczne zasady, które obowiązują wszystkich, bez wyjątków.

Rodzaje butli i gazów istotne z punktu widzenia bezpieczeństwa

Podział gazów technicznych pod kątem BHP

Z punktu widzenia bezpiecznego przechowywania butli gazowych i ich użytkowania kluczowe jest zrozumienie, z jakim rodzajem gazu ma się do czynienia. Inaczej zorganizuje się magazyn dla butli z tlenem, a inaczej dla butli z propanem czy acetylenem.

Podstawowy podział obejmuje:

• Gazy palne – propan, propan-butan, acetylen, wodór, metan. Tworzą mieszaniny wybuchowe z powietrzem i wymagają oddalenia od źródeł zapłonu oraz właściwej wentylacji. Przechowywane są w pozycji pionowej (z wyjątkiem szczególnych systemów konstrukcyjnych) i nie mogą być wystawione na przegrzanie.
• Gazy utleniające – tlen, podtlenek azotu. Same nie są palne, ale silnie podtrzymują spalanie. W kontakcie z tłuszczami i olejami mogą reagować gwałtownie. Butle z tlenem muszą być przechowywane oddzielnie od butli z gazami palnymi.
• Gazy obojętne – argon, hel, azot, mieszanki osłonowe do spawania (np. argon + CO₂). Nie są palne, ale mogą wypierać tlen z powietrza, tworząc atmosferę niedotlenioną. Ich użytkowanie wymaga dobrej wentylacji, zwłaszcza w małych pomieszczeniach.
• Gazy toksyczne i drażniące – np. chlorowcopochodne stosowane w specjalistycznych instalacjach, niektóre gazy laboratoryjne. Ich przechowywanie jest zwykle regulowane dodatkowymi przepisami i wymaga szczególnych środków ochrony.
• Gazy sprężone vs skroplone – sprężone (np. tlen, azot, argon) są w butli w stanie gazowym pod wysokim ciśnieniem. Skroplone (np. propan-butan, CO₂) występują w butli częściowo w stanie ciekłym, co wymusza zachowanie pozycji pionowej i ograniczenia co do przegrzewania butli.

Każda kategoria gazu ma inne wymagania dotyczące temperatury, wentylacji, odległości od źródeł zapłonu i separacji od innych butli. Jeśli w jednym magazynie przechowywane są butle z kilkoma rodzajami gazów, organizacja przestrzeni musi uwzględniać te różnice.

Oznaczenia barwne, etykiety i piktogramy ostrzegawcze

Bezpieczna obsługa butli zaczyna się od ich jednoznacznej identyfikacji. Pracownik powinien z daleka widzieć, z jakim gazem ma do czynienia, zanim podejmie jakiekolwiek działania. Służą temu zarówno kolory butli, jak i etykiety ostrzegawcze zgodne z systemem CLP.

Najważniejsze elementy oznakowania to:

• Kolor butli – w Polsce i w UE stosuje się ujednolicone barwy dla gazów technicznych (np. jasnoniebieska dla tlenu, kasztanowa dla acetylenu, szara lub zielona dla gazów obojętnych). Kolor może dotyczyć całej butli lub jedynie części płaszcza/kołnierza – zależnie od producenta.
• Etykieta z nazwą gazu – nazwa handlowa i chemiczna gazu, dane dostawcy, numer partii. Nigdy nie wolno usuwać ani zaklejać etykiety, ponieważ to podstawowe źródło informacji.
• Piktogramy CLP – graficzne oznaczenia zagrożeń (płomień, płomień nad kołem, czaszka, wybuchająca bomba, butla pod ciśnieniem). Pozwalają szybko ocenić typ zagrożenia bez czytania całej etykiety.
• Numer UN – czterocyfrowy numer identyfikacyjny materiału niebezpiecznego w transporcie (np. UN 1001 acetylen rozpuszczony, UN 1978 propan). Ma kluczowe znaczenie przy przewozie i w sytuacjach awaryjnych.

W praktyce dobrze zorganizowane przechowywanie butli gazowych zakłada, że butle pełne i puste są wyraźnie oznaczone (np. tabliczkami „PEŁNE”, „PUSTE”, kolorowymi opaskami na kołpaku), a strefy magazynowe są oznakowane znakami BHP oraz piktogramami ostrzegawczymi. Dzięki temu nawet nowy pracownik łatwo odnajdzie właściwe miejsce dla danej butli.

Podstawowe parametry techniczne butli i ich znaczenie

Oprócz rodzaju gazu kluczowe dla bezpieczeństwa są parametry techniczne samej butli. Szczególną uwagę trzeba zwracać na:

• Ciśnienie robocze – podawane zwykle w barach lub MPa, określa maksymalne ciśnienie gazu, przy którym butla może być bezpiecznie użytkowana. Butli nie wolno napełniać ponad wartość dopuszczalną, a armatura (reduktory, węże) musi być dobrana do odpowiedniego ciśnienia.
• Pojemność butli – podawana w litrach (objętość) lub w kilogramach (masa napełnienia). Ma znaczenie przy planowaniu transportu butli gazowych, ich ustawieniu na stanowiskach pracy oraz przy szacowaniu ilości gazu w magazynie.
• Data legalizacji i znak UDT/TDT – każda butla podlega okresowym badaniom i legalizacji. Na szyjce butli wybite są znaki identyfikacyjne, rok produkcji, daty badań okresowych. Używanie butli po terminie legalizacji jest zabronione.
• Rodzaj zaworu – różne gazy mają różne typy zaworów i gwintów, aby uniemożliwić przypadkowe podłączenie niewłaściwej armatury. Niedopuszczalne jest jakiekolwiek przerabianie zaworów, dorabianie przejściówek czy „dopasowywanie na siłę”.
• Kołpak ochronny – metalowa osłona zakręcana na szyjce butli, chroniąca zawór przed uszkodzeniem. Butla bez kołpaka (tam, gdzie jest on przewidziany) nie powinna być przyjmowana do magazynu ani dopuszczona do transportu.

Modyfikacje armatury, stosowanie „domowych” przejściówek czy dokręcanie zaworów przy użyciu nieodpowiednich narzędzi to prosta droga do wypadku. Wszelki osprzęt powinien pochodzić od zaufanych producentów, być zgodny z normami i przeznaczony dla danego typu gazu oraz ciśnienia.

Wymagania prawne i normy dotyczące butli gazowych

Podstawy prawne obowiązujące w Polsce

Przechowywanie butli gazowych i ich transport na budowie oraz w warsztacie podlega w Polsce wielu przepisom. Najważniejsze z nich to:

• Kodeks pracy – nakłada na pracodawcę obowiązek zapewnienia bezpiecznych i higienicznych warunków pracy, w tym przy korzystaniu z butli gazowych, oraz prowadzenia szkoleń BHP.
• Rozporządzenia BHP i p.poż. – szczegółowo określają zasady składowania materiałów niebezpiecznych, rozmieszczenia sprzętu przeciwpożarowego, wymagania dotyczące dróg ewakuacyjnych i stref zagrożenia wybuchem.
• Przepisy dotyczące urządzeń ciśnieniowych – butle gazowe są kwalifikowane jako urządzenia ciśnieniowe, nadzór nad nimi sprawuje m.in. Urząd Dozoru Technicznego (UDT) oraz Transportowy Dozór Techniczny (TDT) w zakresie butli przeznaczonych do transportu.
• Przepisy ADR – regulują drogowy transport materiałów niebezpiecznych, w tym butli gazowych, w zakresie pakowania, oznakowania pojazdów i dokumentacji przewozowej.

Pracodawca oraz osoby kierujące pracownikami są odpowiedzialni za to, by stanowisko do cięcia i spawania gazowego, magazyn butli na budowie oraz butle gazowe w warsztacie samochodowym były zorganizowane zgodnie z tymi wymaganiami. Brak znajomości przepisów nie zwalnia z odpowiedzialności.

Normy i wytyczne techniczne, które warto uwzględnić

Kluczowe normy dotyczące butli i instalacji gazowych

Oprócz przepisów ustawowych istotną rolę pełnią normy techniczne i wytyczne branżowe. Nie wszystkie są obowiązkowe z mocy prawa, ale często stanowią punkt odniesienia przy kontrolach BHP, UDT lub PSP. Do najczęściej stosowanych należą:

• PN-EN ISO 11625 – dotyczy zasad obsługi, przechowywania i transportu butli gazowych. Określa m.in. wymagania co do segregacji butli, zabezpieczeń przed przewróceniem, ochrony przed nagrzaniem oraz organizacji stref składowania.
• PN-EN 1089 – seria norm dotyczących oznaczeń barwnych butli gazowych oraz sposobu oznakowania zawartości. Korzystanie z niej ułatwia natychmiastową identyfikację rodzaju gazu i zagrożenia.
• PN-EN ISO 14113, PN-EN ISO 3821 – regulują wymagania dotyczące węży do gazów spawalniczych, ich konstrukcji, zakresu temperatur, ciśnień oraz sposobu oznakowania.
• PN-EN ISO 2503, PN-EN ISO 7291 – określają wymagania dla reduktorów gazowych, w tym dla gazów palnych i tlenu. Reduktory niespełniające tych norm nie powinny być stosowane w profesjonalnych zastosowaniach.
• PN-EN 14470-3 – normuje szafy bezpieczeństwa do przechowywania butli gazowych w pomieszczeniach, z naciskiem na odporność ogniową, wentylację i sposób mocowania butli.
• Wytyczne UDT/TDT – obejmują tryb badań okresowych butli, sposoby oznakowania po badaniu, dopuszczalne naprawy i modyfikacje osprzętu.

Jeśli na budowie lub w warsztacie wykorzystywane są butle w ramach umowy z dostawcą gazów technicznych, warto korzystać z instrukcji i zaleceń tego producenta. Często łączą one wymagania norm z praktycznymi schematami składowania i czytelnymi piktogramami.

Odpowiedzialność pracodawcy i pracowników

Za bezpieczne przechowywanie i transport butli gazowych odpowiadają różne osoby, na różnych poziomach. Ostateczna odpowiedzialność spoczywa na pracodawcy, lecz indywidualne błędy pracowników mogą bezpośrednio prowadzić do wypadków.

• Pracodawca – musi zorganizować magazyn butli, wyposażyć zakład w sprzęt do transportu i składowania (wózki, stojaki, łańcuchy), wprowadzić procedury i zapewnić szkolenia, a także kontrolować ich przestrzeganie.
• Osoby kierujące pracownikami (brygadziści, kierownicy budów, mistrzowie zmianowi) – odpowiadają za przydzielanie zadań wyłącznie osobom przeszkolonym, egzekwowanie zasad oraz reagowanie na zagrożenia (np. butle pozostawione luzem, nieoznaczone strefy).
• Pracownicy – są obowiązani stosować procedury, używać sprzętu zgodnie z instrukcją i natychmiast zgłaszać uszkodzenia butli, osprzętu czy stojaków.

Jeśli dochodzi do wypadku, organy kontroli zwykle analizują nie tylko sam incydent, lecz także to, czy istniały pisemne instrukcje, czy prowadzono szkolenia i czy rzeczywiście egzekwowano zasady (np. poprzez regularne przeglądy stanowisk).

Organizacja miejsca przechowywania butli na budowie i w warsztacie

Dobór lokalizacji magazynu butli

Miejsce przechowywania butli gazowych trzeba tak dobrać, aby ograniczyć skutki ewentualnego wycieku, pożaru lub eksplozji oraz ułatwić ewakuację. W praktyce oznacza to, że magazyn butli powinien:

• znajdować się z dala od głównych dróg ewakuacyjnych, klatek schodowych i wyjść z budynków,
• być dobrze wentylowany – naturalnie (wiata, ażurowe ogrodzenie) lub mechanicznie (w przypadku szaf w pomieszczeniach),
• pozostawać poza strefami zagrożenia wybuchem innych instalacji (np. stacji paliw, magazynów chemikaliów),
• mieć zapewniony łatwy dojazd dla pojazdów dostawcy gazów i służb ratowniczych.

Na budowach często stosuje się proste wiaty z ażurowymi ścianami, ustawione w pobliżu głównego wjazdu lub zaplecza technicznego. W warsztatach z kolei butle eksploatacyjne znajdują się przy stanowiskach pracy, natomiast zapasowe powinny być składowane w wydzielonym magazynie, najlepiej poza główną halą.

Wymagania konstrukcyjne i zabezpieczenia magazynu

Magazyn butli, niezależnie czy jest to wydzielony boks na zewnątrz, czy specjalna szafa wewnątrz budynku, musi spełniać kilka podstawowych wymogów:

• Podłoże stabilne i wypoziomowane – betonowe lub inne niepalne, bez progów i uskoków utrudniających wózkowy transport butli.
• Możliwość solidnego mocowania butli – kotwy, łańcuchy, listwy mocujące, stojaki uniemożliwiające przewrócenie się nawet przy przypadkowym uderzeniu.
• Ochrona przed czynnikami atmosferycznymi – dach lub osłona zapewniająca ochronę przed bezpośrednim nasłonecznieniem, opadami i oblodzeniem zaworów; jednocześnie ściany nie mogą całkowicie ograniczać przewiewu.
• Oznakowanie i ogrodzenie – tablice „MATERIAŁY NIEBEZPIECZNE”, „GAZY POD CIŚNIENIEM”, „ZAKAZ PALENIA” oraz ogrodzenie lub zamykane drzwi zapobiegające dostępowi osób postronnych.
• Wyposażenie p.poż. – przystosowane gaśnice (np. proszkowe ABC dla gazów palnych, dodatkowo sprzęt hydrantowy w pobliżu), dostępne i oznakowane.

Jeśli w magazynie przechowywane są gazy toksyczne lub szczególnie reaktywne, konieczne mogą być dodatkowe środki, takie jak detektory gazów, wyciągi czy specjalne szafy o zwiększonej odporności ogniowej.

Segregacja butli według rodzaju gazu i stanu napełnienia

Bez względu na wielkość inwestycji czy zakładu, podstawą bezpieczeństwa jest logiczna segregacja butli. W praktyce należy:

• Oddzielić butle pełne od pustych – np. osobnymi stojakami, regałami, wydzielonymi strefami z wyraźnym oznaczeniem. Pozwala to uniknąć pomyłek, szczególnie w pośpiechu.
• Przechowywać oddzielnie gazy palne i utleniające – butle z tlenem i butle z propanem czy acetylenem nie mogą stać obok siebie. Pomiędzy strefami powinien znajdować się pas odległości lub przegroda o odpowiedniej odporności ogniowej.
• Wyodrębnić strefę dla gazów toksycznych – jeśli w zakładzie występują, wymagana jest większa separacja, m.in. ze względu na ewentualną ewakuację i działania ratownicze.
• Ustalić maksymalną liczbę butli na stanowiskach – w hali czy warsztacie roboczym powinny znajdować się głównie butle aktualnie używane; reszta powinna trafić do magazynu centralnego.

Dobrze oznaczony i logicznie zorganizowany magazyn butli przyspiesza codzienną pracę i ogranicza liczbę pomyłek. Na jednej z dużych budów przemysłowych wprowadzenie prostego systemu kolorowych tablic (inne kolory dla tlenu, acetylenu i mieszanek osłonowych) skróciło czas kompletowania zestawów spawalniczych i ograniczyło przypadki przechowywania „tymczasowego” w przypadkowych miejscach.

Wentylacja i odprowadzanie gazów

Niezależnie od rodzaju składowanych gazów kluczowe jest zapewnienie właściwej wymiany powietrza. Przy wyciekach małych ilości gazu dobra wentylacja często decyduje o tym, czy powstanie niebezpieczne stężenie.

• Magazyny zewnętrzne – półotwarte wiaty lub boksy z ażurowymi ścianami zwykle zapewniają wystarczającą wentylację grawitacyjną, jeśli nie ma przeszkód blokujących przepływ powietrza.
• Pomieszczenia zamknięte – wymagają instalacji wentylacji ogólnej, a w niektórych przypadkach także miejscowej (wyciągi przy podłodze, jeśli przechowywane są gazy cięższe od powietrza, jak propan-butan).
• Strefy niskie – należy unikać zagłębień, kanałów, piwnic bez wymuszonej wentylacji, ponieważ gazy cięższe od powietrza mogą się tam gromadzić.

Projektując magazyn, trzeba uwzględnić, czy dominują gazy lżejsze czy cięższe od powietrza. Od tego zależy, czy kluczowe będą otwory wentylacyjne bliżej sufitu, czy raczej przy posadzce.

Oznakowanie i informacja dla użytkowników

Samo techniczne przygotowanie magazynu nie wystarczy, jeśli użytkownicy nie mają jasnej informacji, jak z niego korzystać. Dlatego w widocznym miejscu powinny znaleźć się:

• Instrukcja BHP składowania butli gazowych – prosta, graficzna, uwzględniająca podział na gazy palne/utleniające/obojętne/toksyczne.
• Plan stref składowania – schemat z naniesionymi sektorami (np. A – tlen, B – propan, C – mieszanki spawalnicze, D – butle puste) i wskazaniem dróg ewakuacyjnych.
• Numery alarmowe i osoba kontaktowa – dyżurny, kierownik zmiany lub osoba ds. BHP, do której pracownicy mogą zwrócić się przy wątpliwościach.

Dobrą praktyką jest również prowadzenie ewidencji butli (np. w formie prostego rejestru papierowego lub arkusza elektronicznego), co ułatwia kontrolę terminów legalizacji oraz monitorowanie zużycia gazów.

Zasady bezpiecznego składowania i manipulacji butlami

Ustawianie butli i zabezpieczenie przed przewróceniem

Większość wypadków z butlami nie wynika z poważnych awarii technicznych, lecz z banalnych upadków lub uderzeń. Dlatego podstawą jest właściwe ustawienie butli:

• Butle przechowuje się w pozycji pionowej, zaworem do góry, chyba że producent wyraźnie dopuszcza inne ułożenie (rzadkie przypadki).
• Każda butla powinna być zabezpieczona przed przewróceniem – łańcuchami, pasami, w specjalnych stojakach lub klatkach. Oparcie o ścianę nie jest zabezpieczeniem.
• Na czas magazynowania zawór butli powinien być zakręcony i zabezpieczony kołpakiem (jeśli przewidziano go konstrukcyjnie).
• Niedopuszczalne jest piętrowanie butli, układanie ich jedna na drugiej lub podparcie przypadkowymi elementami (deski, cegły).

Na małych budowach, gdzie przestrzeń bywa ograniczona, kusi „tymczasowe” oparcie butli o ścianę na czas przerwy. W praktyce wystarczy lekkie potrącenie sprzętem lub materiałem, aby ciężka butla upadła i uszkodziła zawór.

Temperatura, źródła zapłonu i ochrona przed nagrzaniem

Gazy palne i skroplone szczególnie źle znoszą przegrzanie. Nadmierny wzrost temperatury może doprowadzić do gwałtownego wzrostu ciśnienia i zadziałania zaworów bezpieczeństwa lub nawet rozerwania butli. Kluczowe zasady to:

• Ochrona przed słońcem – butle nie powinny być narażone na bezpośrednie nasłonecznienie, szczególnie latem. W magazynach zewnętrznych potrzebne są zadaszenia lub ekrany chroniące przed promieniowaniem.
• Odległość od źródeł ciepła – zakaz składowania butli w pobliżu nagrzewnic, pieców, promienników, transformatorów i innych urządzeń emitujących ciepło.
• Zakaz podgrzewania butli – niedopuszczalne jest ogrzewanie butli w celu „podniesienia ciśnienia” (np. gorącą wodą, palnikiem, opalarką). Jeśli ciśnienie jest zbyt niskie, butlę należy wymienić.
• Eliminacja otwartego ognia – w strefach składowania butli obowiązuje bezwzględny zakaz palenia oraz używania narzędzi iskrzących bez analizy ryzyka.

W instrukcji eksploatacji zwykle podana jest dopuszczalna temperatura otoczenia, w jakiej można przechowywać daną butlę. W przypadku stoków budowlanych i kontenerów socjalnych bywają one przekraczane – wtedy konieczne jest przeorganizowanie lokalizacji magazynu.

Bezpieczna manipulacja – przenoszenie i przemieszczanie butli

Ręczna manipulacja butlami wymaga zarówno odpowiedniego sprzętu, jak i właściwych nawyków. Podstawowe zasady to:

• Do przemieszczania na dłuższe odległości używać wózków do butli z pasami lub łańcuchami zabezpieczającymi. Toczenie butli po podłodze powinno być ograniczone do krótkich odcinków i wykonywane ostrożnie.
• Nigdy nie chwytać i nie podnosić butli za zawór lub reduktor. Butlę chwyta się za korpus, a przy użyciu dźwigników lub suwnic – za dedykowane uchwyty lub kosze transportowe.

Transport ręczny i z użyciem sprzętu pomocniczego

Na budowie i w warsztacie butle rzadko pozostają długo w jednym miejscu. Każdy ich przejazd przez halę, rampę czy nierówny teren to potencjalne źródło uszkodzeń, dlatego sposób transportu trzeba dobrać do warunków.

• Przemieszczanie na terenie hali – stosować wózki dwukołowe lub czterokołowe przeznaczone do butli, z wyraźnie oznaczonym miejscem na korpus i pasem/łańcuchem. Kółka powinny być dobrane do obciążenia i mieć blokadę postojową.
• Transport po nierównym terenie budowy – używać wózków o większych kołach terenowych lub specjalnych platform; unikać przeciągania butli po podłożu i „podbijania” na krawężnikach czy stopniach.
• Przenoszenie ręczne – pojedyncze butle o mniejszej masie można przetaczać po obwodzie po równym podłożu, z zachowaniem kontroli nad kierunkiem ruchu. Zabronione jest noszenie ciężkich butli „na plecach” czy we dwóch, chwytając za zawór.
• Użycie dźwignic – przy większych odległościach lub poziomach (np. wciąganie na kondygnację) stosować kosze, klatki lub uchwyty certyfikowane do transportu butli. Zaworu ani reduktora nie wolno wykorzystywać jako punktu mocowania.
• Butle pod ciśnieniem podczas transportu wewnętrznego – zawory zakręcone, kołpaki ochronne nałożone, przewody odłączone i zabezpieczone, aby nie zahaczały o elementy otoczenia.

Przy intensywnym ruchu butli przez wąskie korytarze lub między stanowiskami roboczymi sprawdza się wyznaczenie stałej „trasy transportowej” i fizyczne oddzielenie jej od stref, gdzie pracują ludzie i porusza się inny sprzęt.

Postępowanie z uszkodzonymi lub podejrzanymi butlami

Nie każda nieprawidłowość na butli oznacza natychmiastowe wycofanie jej z eksploatacji, jednak każde uszkodzenie wymaga oceny. Najważniejsze zasady są proste:

• Wycieki gazu – przy stwierdzeniu charakterystycznego zapachu (dla gazów zapachowych) lub szumu należy niezwłocznie zakręcić zawór, jeśli to możliwe, i odsunąć butlę do wyznaczonego, przewiewnego miejsca awaryjnego. Miejsce należy oznakować i zgłosić sytuację przełożonemu lub osobie odpowiedzialnej za BHP.
• Uszkodzenia mechaniczne – wgnioty, pęknięcia, ślady korozji wżerowej w rejonie dennic lub przy szyjce butli są podstawą do wycofania jej z użytkowania i przekazania do dostawcy lub uprawnionej jednostki kontrolnej.
• Uszkodzone zawory i gwinty – jeśli kołpak nie daje się prawidłowo wkręcić lub gwint zaworu jest wyraźnie uszkodzony, butla nie powinna być podłączana do instalacji ani pozostawiana bez osłony w strefach roboczych.
• Nieczytelne oznakowanie – brak etykiet z rodzajem gazu, uszkodzona kolorystyka lub niewidoczny termin legalizacji dyskwalifikują butlę do czasu wyjaśnienia jej statusu.

Na wielu budowach praktykuje się wydzielenie „strefy kwarantanny” – prostego, oznakowanego boksu, w którym odkłada się butle budzące wątpliwości. Dostawca lub serwis okresowo odbiera je do dalszej diagnostyki.

Podłączanie butli do urządzeń i instalacji

Choć temat często traktowany jest jako rutyna, to właśnie na etapie podłączania dochodzi do najczęstszych nieszczelności i incydentów. Bezpieczna procedura powinna obejmować kilka kroków:

• Weryfikacja zgodności – przed podłączeniem sprawdzić, czy rodzaj gazu odpowiada wymaganiom urządzenia, a reduktor i szybkozłącza są przewidziane do danego ciśnienia i gazu (np. tlenowy, acetylenowy, do gazów obojętnych).
• Kontrola stanu osprzętu – węże bez spękań i przetarć, obejmy dokręcone, reduktor bez śladów oleju, smaru czy zanieczyszczeń, manometry czytelne i nieuszkodzone mechanicznie.
• Montaż reduktora – dokręcanie kluczem o właściwym rozmiarze, bez przedłużek i „dociągania na siłę”. Uszczelki muszą być zgodne z zaleceniami producenta, bez kombinowania z dodatkowymi taśmami czy podkładkami.
• Stopniowe otwieranie zaworu – powolne odkręcanie zaworu głównego, zazwyczaj od strony operatora, aby w razie rozszczelnienia nie być bezpośrednio w strudze gazu. Dla tlenu zawór otwiera się do oporu, dla acetylenu i niektórych innych gazów – tylko o określoną liczbę obrotów (zgodnie z instrukcją).
• Kontrola szczelności – stosować pianę do prób szczelności lub roztwór mydła; niedopuszczalne jest „sprawdzanie zapalniczką”. Szczególną uwagę poświęcić połączeniu butla–reduktor oraz końcom węży.

Dobrym nawykiem jest oznaczanie daty ostatniej wymiany węży i reduktorów, choćby prostą etykietą lub wpisem w karcie stanowiskowej. Ułatwia to decyzję o planowej wymianie osprzętu, zanim pojawią się widoczne uszkodzenia.

Odłączanie butli i zakończenie pracy

Zakończenie pracy z butlą wymaga uporządkowanego, stałego schematu. Im bardziej jest on zautomatyzowany w świadomości pracowników, tym mniejsze ryzyko pozostawienia instalacji w niebezpiecznym stanie.

• Zamknięcie zaworu butli – w pierwszej kolejności zakręca się zawór na butli, dopiero potem zamyka zawory na urządzeniu odbiorczym (palniku, reduktorze punktowym).
• Opróżnienie odcinka instalacji – po zakręceniu zaworu butli można przez chwilę wypuścić gaz z przewodów, aby obniżyć ciśnienie w odcinku między butlą a urządzeniem. Dotyczy to zwłaszcza gazów palnych.
• Odłączenie reduktora – reduktor demontuje się dopiero po całkowitym rozprężeniu układu i upewnieniu się, że manometry wskazują zerowe ciśnienie.
• Założenie kołpaka ochronnego – kołpak powinien być nałożony niezwłocznie, zanim butla zostanie odstawiona do magazynu lub przeniesiona w inne miejsce.
• Odkładanie butli w wyznaczone miejsce – butle częściowo zużyte, ale nadal pełne w sensie prawnym (powyżej minimalnego ciśnienia roboczego), należy przechowywać razem z pełnymi, z wyraźnym oznaczeniem stopnia zużycia, jeśli wynika to z procedur firmy.

Na jednej z modernizacji linii technologicznej wdrożono prostą listę kontrolną przy stanowisku spawalniczym – krótką kartę z punktami „zamknij zawór butli – opróżnij przewody – odłącz reduktor – załóż kołpak – odstaw do magazynu”. Po kilku tygodniach liczba pozostawionych „pod ciśnieniem” stanowisk spadła praktycznie do zera.

Transport butli gazowych na terenie budowy i poza nią

Planowanie transportu na terenie budowy

Im większa budowa, tym ważniejsze staje się planowanie przepływu butli. Chaotyczne dowożenie gazów do poszczególnych brygad zwiększa liczbę doraźnych przenosin, a tym samym ryzyko incydentów.

• Wyznaczone punkty dystrybucji – na rozległych inwestycjach opłaca się tworzyć lokalne „podmagazyny” lub punkt wydawania butli, z których brygady pobierają gaz według zapotrzebowania dziennego.
• Określone godziny dostaw – transport większych partii butli planować poza szczytem ruchu sprzętu ciężkiego i dostaw materiałów, aby uniknąć krzyżowania się tras.
• Stałe trasy przejazdu – dla wózków widłowych i pojazdów dowożących butle wyznaczyć stałe trasy z zachowaniem wymaganych odległości od stref zagrożenia wybuchem, wykopów i miejsc pracy na wysokości.
• Przygotowane miejsca rozładunku – utwardzone podłoże, brak progów i przeszkód, możliwość bezpiecznego ustawienia pojazdu i sprzętu do rozładunku.

Jeśli brygada regularnie manipuluje butlami na znacznych odległościach, warto przeanalizować, czy nie taniej i bezpieczniej będzie przenieść stanowisko pracy bliżej magazynu lub stworzyć dodatkowy punkt wydawania gazów.

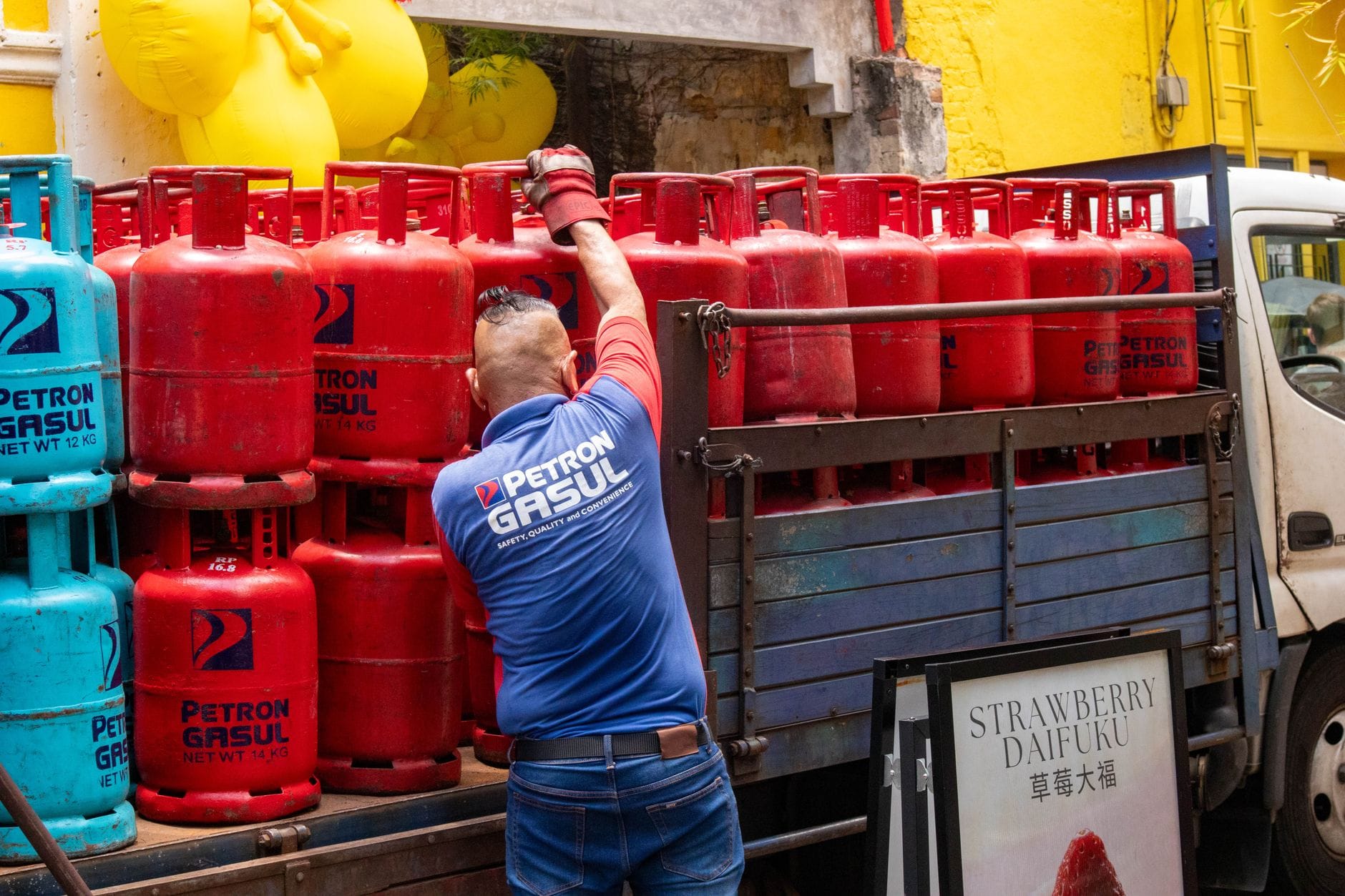

Załadunek i rozładunek butli z pojazdów

Najwięcej uszkodzeń mechanicznych powstaje podczas ładowania i zdejmowania butli z samochodów dostawczych, przyczep czy platform. Podstawowe wymagania obejmują zarówno technikę pracy, jak i wyposażenie pojazdu.

• Zakaz rzucania i zrzucania butli – nawet z niewielkiej wysokości. Zawsze stosuje się rampy, wózki, wciągarki lub dźwignice.
• Stabilne podłoże pod pojazd – przed rozpoczęciem załadunku pojazd musi stać na równym, utwardzonym terenie, z zaciągniętym hamulcem i, w razie potrzeby, z klinami pod koła.
• Wykorzystanie dedykowanych stojaków i klatek – przewożenie butli luzem na skrzyni ładunkowej sprzyja ich przemieszczaniu się. Bezpieczniejszym rozwiązaniem są metalowe klatki, palety przystosowane do butli lub specjalne ramy mocujące.
• Rozdzielenie gazów palnych i utleniających – na pojeździe, podobnie jak w magazynie, butle z tlenem nie powinny stykać się bezpośrednio z butlami z gazami palnymi. Stosuje się przegrody lub odstępy.
• Zabezpieczenie przed przewróceniem – butle ustawione pionowo należy przypiąć pasami transportowymi lub łańcuchami do punktów kotwiczenia. W przypadku transportu poziomego (jeśli jest dopuszczony dla danego gazu i typu butli) stosować wkładki dystansowe, aby zapobiec toczeniu.

Przed odjazdem kierowca lub wyznaczona osoba powinna przejść wzdłuż pojazdu i ocenić, czy żadna butla nie jest luźna, czy kołpaki są na swoich miejscach i czy oznakowanie pojazdu jest kompletne.

Wymagania dotyczące przewozu butli po drogach publicznych

Przewóz butli poza teren zakładu lub budowy podlega przepisom transportu towarów niebezpiecznych, przede wszystkim ADR. Zakres wymagań zależy od ilości i rodzaju przewożonych gazów, ale pewne zasady pozostają niezmienne:

• Sprawdzenie klasyfikacji ładunku – każdy gaz ma przypisany numer UN i klasę zagrożenia. Od tego zależy obowiązek oznakowania pojazdu, posiadania dokumentów przewozowych, wyposażenia awaryjnego i przeszkolenia kierowcy.
• Dokumentacja przewozowa – lista przewożonych gazów z numerami UN, ilością, nadawcą i odbiorcą powinna znajdować się w kabinie kierowcy, a jej format musi odpowiadać wymogom ADR.
• Oznakowanie pojazdu – przy większych ilościach butli stosuje się tablice barwy pomarańczowej oraz nalepki ostrzegawcze odpowiedniej klasy (np. 2.1 – gazy palne, 2.2 – gazy niepalne, 2.3 – gazy toksyczne).
• Wyposażenie awaryjne – gaśnice o odpowiedniej łącznej masie środka gaśniczego, kliny pod koła, środki ochrony indywidualnej (np. rękawice, okulary), a przy niektórych gazach także sprzęt ochrony dróg oddechowych.
• Szkolenie kierowcy – przy przewozach powyżej określonych progów ilościowych kierowca musi posiadać ważne zaświadczenie ADR dla klasy 2.

W przypadku przewozu niewielkiej liczby butli, np. jednym busem na potrzeby własne firmy, często stosuje się tzw. zwolnienia ilościowe. Nie zwalnia to jednak z obowiązku właściwego mocowania butli i stosowania podstawowych środków bezpieczeństwa.

Warunki w kabinie i na skrzyni pojazdu

W czasie transportu butle powinny być odizolowane od przestrzeni pasażerskiej i przewożone w warunkach minimalizujących skutki ewentualnych wycieków.

• Zakaz przewozu butli w kabinie z osobami – dotyczy to zwłaszcza gazów palnych i toksycznych. Butle przewozi się w przestrzeni ładunkowej oddzielonej przegrodą gazoszczelną lub w zewnętrznych klatkach.
• Wentylacja przestrzeni ładunkowej – nadwozie powinno zapewniać wymianę powietrza (np. kratki wentylacyjne), aby ewentualny niewielki wyciek nie doprowadził do nagromadzenia gazu.
• Ochrona przed nagrzewaniem – unikać długotrwałego pozostawiania pojazdu z butlami na słońcu. W praktyce oznacza to parkowanie w cieniu, a przy dłuższych postojach – czasem konieczność wyładunku do magazynu.
• Brak materiałów łatwopalnych w sąsiedztwie – przestrzeń ładunkowa nie powinna być jednocześnie miejscem składowania dużych ilości drewna, farb, rozpuszczalników czy innych łatwopalnych materiałów.
